Canvas基础

第一章: canvas简介

<canvas>HTML5 新增的,一个可以使用脚本(通常为JavaScript)在其中绘制图像的 HTML 元素。它可以用来制作照片集或者制作简单(也不是那么简单)的动画,甚至可以进行实时视频处理和渲染。

主要用途:

•基础图形的绘制

•文字的绘制

•图形的变形和图片的合成

•图片和视频的处理

•动画的实现

•小游戏的制作

第二章: 基本使用

2.1 canvas标签

1
<canvas id="canvas" width="300" height="300"></canvas>

canvas有俩个可选的属性:

​ 1.宽度width: 默认为300px ;

​ 2.高度height: 默认为150px;

也可以使用css来控制宽高:

但是如宽高属性和初始比例不一致,他会出现扭曲。所以,建议永远不要使用css属性来设置<canvas>的宽高。

2.2 兼容性问题

由于某些较老的浏览器(尤其是IE9之前的IE浏览器)或者浏览器不支持HTML元素<canvas>,在这些浏览器上你应该总是能展示替代内容。

支持<canvas>的浏览器会只渲染<canvas>标签,而忽略其中的替代内容。不支持 <canvas> 的浏览器则 会直接渲染替代内容。

1.用文本替换:

1
2
3
<canvas>
您的浏览器不支持canvas,建议您升级流浪器
</canvas>

<img> 替换:

1
2
3
<canvas>
<img src="./王先生.jpg" alt="">
</canvas>

3.3 基本图形设置

beginPath() 开始绘制
moveTo(x,y) 设置绘制起点
lineTo(x,y) 设置下一个点
closePath() 结束绘制,会从当前点回到结束点,形成一个封闭的图形
strokeStyle 设置绘制的样式
stroke() 绘制点之间的路线
fillStyle 设置填充样式
fill() 填充当前绘图
lineWidth 线宽

第二章: 基本图形绘制

2.1 绘制矩形

1. 利用线条画矩形

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
<body>
<canvas id="canvas" style="border: 1px solid #000">您的浏览器不支持</canvas>
<script>
//获取canvas
let canvas = document.querySelector('#canvas')

//设置画布的宽高
canvas.width = 800
canvas.height = 800

//获得 2d 上下文对象
let context = canvas.getContext('2d')
context.lineWidth = 5 //指定一条直线的宽度

//指定开始绘制
context.beginPath()

//状态设置
context.moveTo(100,100) //设置起点
context.lineTo(500,100) //设置下一个点
context.lineTo(500,400)
context.lineTo(100,400)
context.lineTo(100,100)
//闭合路径
context.closePath()
context.strokeStyle = "#058" //指定一条直线的样式

//绘制点之间的路线
context.stroke()

//填充
context.fillStyle = "red"
context.fill()

效果图:


2. 绘制多个矩形

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
<script>

window.onload = function () {

//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 800
canvas.height = 800

let context = canvas.getContext('2d')
let arr = ['red', 'blue', 'green', 'yellow']
context.lineWidth = 5 //指定一条直线的宽度

for (let i = 0; i < arr.length; i++) {
let num = i*50
context.beginPath()
//状态设置
context.moveTo(100+num, 100+num)
context.lineTo(500+num, 100+num)
context.lineTo(500+num, 400+num)
context.lineTo(100+num, 400+num)
context.lineTo(100+num, 100+num)
context.strokeStyle = "#058" //指定一条直线的样式
//绘制
context.stroke()
context.fillStyle = arr[i]
context.fill()
}
}
</script>

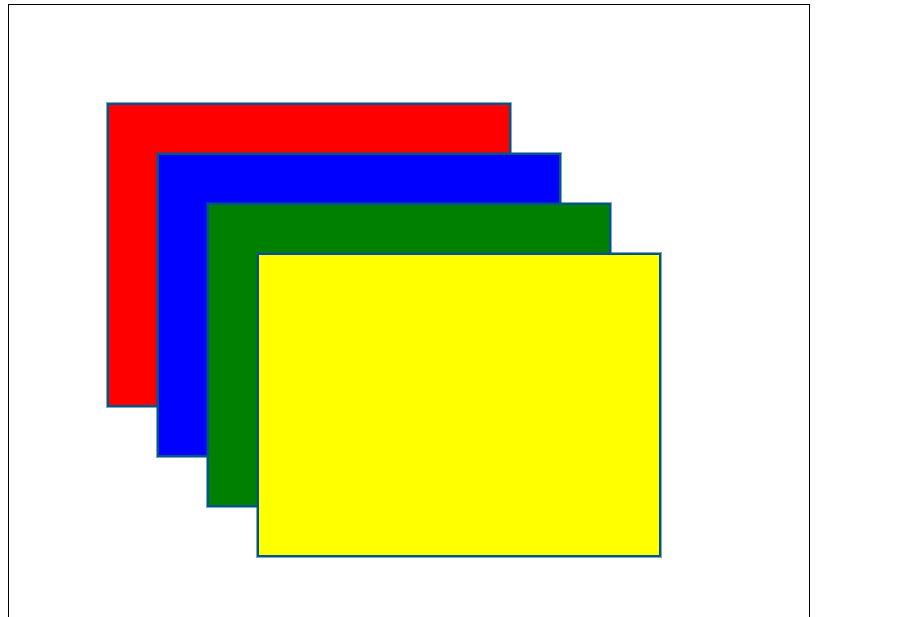

效果图如下:


3. strockeRect和fillRect

可以直接使用strockeRectfillRect来绘制矩形:

​ 1.strockeRect绘制空心矩形:

1
2
3
strockeRect(x,y,w,h)

context.strokeRect(50,50,400,300)

​ 2.fillRect绘制填充矩形:

1
2
3
fillRect(x,y,w,h)

context.fillRect(50,50,400,300)

例:绘制有边框的实心矩形

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<script>

//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 600
canvas.height = 600

let context = canvas.getContext('2d')
context.lineWidth = 5 //指定一条直线的宽度

//设置线段的样式
context.strokeStyle = "#058"
//设置填充的颜色
context.fillStyle = 'red'

//绘制空心矩形
context.strokeRect(50,50,400,300)

//绘制实心矩形
context.fillRect(50,50,400,300)

</script>

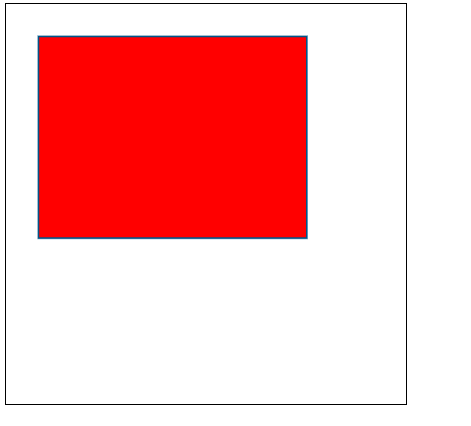

效果图如下:


2.2 绘制圆形

1. arc( )

语法:

1
context.arc(x, y, radius, startAngle, endAngle, anticlockwise)

参数:

(x,y)圆心坐标;

radius圆形的半径;

startAngle开始的角度;

endAngle结束的角度;

anticlockwise绘制方向,顺时针还是逆时针,true表示逆时针,false表示顺时针.(默认是顺时针)

例1:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<script>

//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 600
canvas.height = 600
let context = canvas.getContext('2d')
context.lineWidth = 5
let deg = Math.PI / 180

context.strokeStyle = "#058"
context.arc(200,200,100,0,360*deg,true)
context.stroke() //绘制空心圆

context.beginPath()
context.fillStyle = 'red'
context.arc(400,200,100,0,360*deg,true)
context.fill() //绘制填充圆

</script>

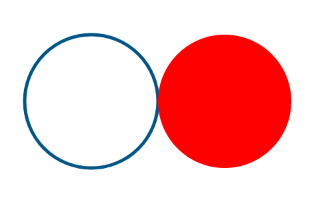

效果图:


2.3. 绘制文字

俩种方式绘制文本:

​ 空心文本 和 填充文本

1. strokeText( )

strokeText(text, x, y [, maxWidth])

在指定的(x,y)位置绘制文本边框,绘制的最大宽度是可选的.

2. fillText( )

fillText(text, x, y [, maxWidth])

在指定的(x,y)位置填充指定的文本,绘制的最大宽度是可选的.

例1:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<script>

//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 600
canvas.height = 600

let context = canvas.getContext('2d')
context.lineWidth = 5 //指定一条直线的宽度

context.strokeStyle = "#058"

context.fillStyle = 'red'

context.font = "50px 黑体"
context.fillText('李先生',50,100)
context.strokeText('王先生',50,150)

</script>

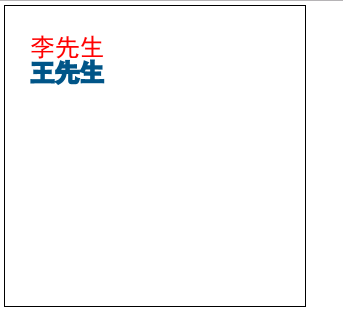

效果图:


2.4 阴影设置

shadowColor 阴影颜色
shadowOffsetX X方向偏移量
shadowOffsetY Y方向偏移量
closePath() 结束绘制,会从当前点回到结束点,形成一个封闭的图形
shadowBlur 设置阴影的模糊级别
1
2
3
4
5
6
7
context.shadowOffsetX = 10;
context.shadowOffsetY = 10;

context.shadowColor = "red";
context.shadowBlur = 40;

context.fillRect(50,50,200,100);

2.5 图形变换

所有的变换都是针对整个画布的

1. 平移

translate(x,y)

1
2
3
4
5
let context = canvas.getContext('2d')
context.translate(50,50) //整个画布向右向下平移了50px
context.font = "50px 黑体"
context.strokeText('王先生',50,150)
context.fillText('李先生',50,100)

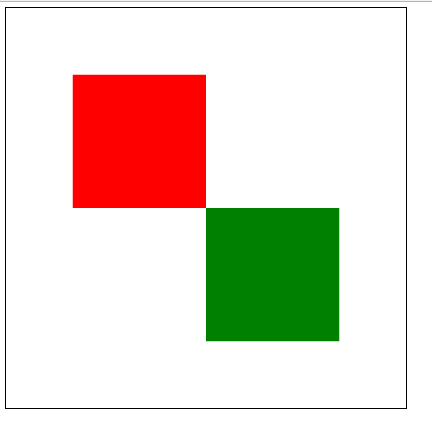

例1:

1
2
3
4
5
6
7
cxt.fillStyle = 'red'
cxt.translate(100,100)
cxt.fillRact(0, 0, 200, 200)

cxt.fillStyle = 'green'
cxt.translate(200,200)
cxt.fillRact(0, 0, 200, 200)


当红色的方块平移了100x100之后,绘制绿色的方块的时候,也使用translate属性,此时是在100x100的基础上平移的200x200

也就是说绿色实际平移的是300x300

2.旋转

rotate(deg)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<script>
//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 600
canvas.height = 600

let context = canvas.getContext('2d')
let deg = Math.PI / 180
context.rotate(45*deg)

context.fillStyle = 'red'
context.fillRect(150,0,100,100)

context.fillStyle = 'blue'
context.fillRect(250,0,100,100)
</script>

3. 缩放

scale(x, y)

我们用它来增减图形在 canvas 中的像素数目,对形状,位图进行缩小或者放大。

scale方法接受两个参数。x,y分别是横轴和纵轴的缩放因子,它们都必须是正值。值比 1.0 小表示缩 小,比 1.0 大则表示放大,值为 1.0 时什么效果都没有。

2.6 线条的属性

1. lineCap

线条的开头和结尾的样式

butt (default) 默认无变化

round 会突出一段圆头

square 会突出一段方头

2. lineJoin

线条与线条相交时指定出来的形状

miter (default) 默认呈现尖角的形状

bevel 斜接的形式

round 圆角的形式

1
2
cxt.lineWidth = 10
cxt.lineJoin = 'round'

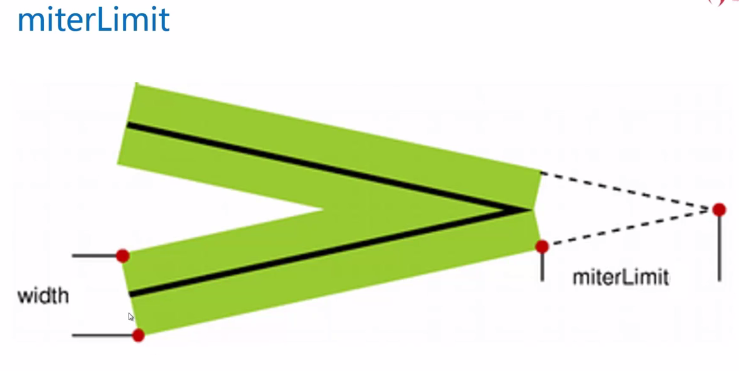

3. miterLimit

只有在cxt.lineJoin = 'miter'时才可以使用

指的是线条相交出内角和外角直接距离的最大值

当最大值超出了10px的时候,就会自动使用bevel,而不会有尖角的效果

所以当俩个线条都很粗时并且相交角度很小不能呈现尖角时,可以增大miterLimit的值

如: cxt.miterLimit = 20

默认值为 10 (也就是10px)


4. lineWidth

设置线条的宽度

cxt.lineWidth = 10

第三章: 状态的保存和读取

saverestore 方法是用来保存和恢复 canvas 状态的,都没有参数。

Canvas 的状态就是当前画面应用的所有样式和变形的一个快照。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<script>
//获取canvas
let canvas = document.querySelector('#canvas')

canvas.width = 600
canvas.height = 600
let context = canvas.getContext('2d')
context.lineWidth = 5
let deg = Math.PI / 180
//保存当前画布的状态
context.save() //save()以上的状态

context.rotate(45*deg)
context.fillStyle = 'red'
context.fillRect(100,0,50,50)

//恢复(回到)之前的状态
context.restore()
context.fillStyle = 'yellow'
context.fillRect(100,0,50,50)
</script>

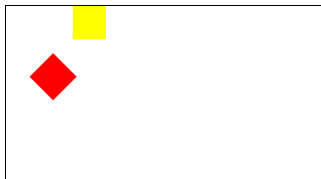

效果图如下:


可以看到黄色的矩形并没有和红色一样被旋转45度,而是使用在context.save()之前的状态.

第四章: 贝塞尔曲线

4.1 二次贝塞尔曲线

quadraticCurveTo(cp1x, cp1y, x, y):

说明:

参数1和2:控制点坐标

参数3和4:结束点坐标

1
2
3
4
5
6
7
8
let canvas = document.querySelector('#canvas')
let context = canvas.getContext('2d')
context.lineWidth = 10

context.beginPath()
context.moveTo(0,400)
//2次贝塞尔曲线
context.quadraticCurveTo(300,300,400,0)

4.2 三次贝塞尔曲线

bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y):

说明:

参数1和2:控制点1的坐标

参数3和4:控制点2的坐标

参数5和6:结束点的坐标

1
2
3
4
5
6
7
8
9
let canvas = document.querySelector('#canvas')
let context = canvas.getContext('2d')
context.lineWidth = 10

context.beginPath()
context.moveTo(0,400)
//3次贝塞尔曲线
context.bezierCurveTo(300,-200,400,400,400,0)
context.stroke()

第五章: 动画

5.1 清空canvas

再绘制每一帧动画之前,需要清空所有。清空所有最简单的做法就是clearRect()方法

1
2
3
4
5
6
7
let canvas = document.querySelector('#canvas')
let context = canvas.getContext('2d')

context.fillRect(50,50,100,100)

//清除画布
context.clearRect(0,0,canvas.width,canvas.height)

5.2 控制动画

实际就是通过不停的情况画布,再绘制图形来达到动画的效果

一般用到下面三个方法:

  1. setInterval()
  2. setTimeout()
  3. requestAnimationFrame()

例:制作一个向右下角来回运动的方块

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<script>
let canvas = document.querySelector('#canvas')
let context = canvas.getContext('2d')

let x = 0
let y = 0
let speedX = 2
setInterval(function () {
//清空画布
context.clearRect(0,0,canvas.width,canvas.height)

x += speedX
y += speedX
if(x > 350){
speedX *= -1
}else if(x <= 0){
speedX *= -1
}
//绘制方块
context.fillRect(x,y,50,50)
},30)

</script>
